TKM-Mikroskop

Geräte

unser transportables Kontrollmikroskop

Das TKM ist ein Mikroskop für die ambulante (transportable) Metallographie. Es ist vorrangig bestimmt für die on-site Betrachtung und Aufnahme metallographischer Schliffe an großen Teilen (z.B. in Gießereien) und Außenanlagen (Kraftwerke, Chemieanlagen usw.) sowie für Makrountersuchungen (visuelle Vor-Ort-Kontrolle).

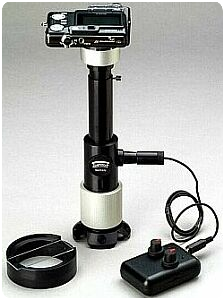

Das TKM verfügt über eine autonome LED-Beleuchtung, die sowohl koaxial (Bild links) als auch seitlich eingesetzt werden kann. Die LED-Leuchten werden von einer Akkubox gespeist bzw. schnurlos mit Batterien betrieben. Die Akkubox sichert einen mehrstündigen Betrieb.

Ein digitaler Fotoapparat dient der Dokumentation und erspart zum Beispiel die Anfertigung von Abdruckfolien.

TKM - technische Daten

Stativ: runder Fuß, gerader Tubus, Stellring zur Fokussierung
Objektiv: Planachromat 10x (optional Wechselobjektive Pl 4x, 20x
WF-Okular 10x mit Augenmuschel (optional WF 20x)
Okular-Adapter für digitale Kamera
Beleuchtung: LED-Leuchten, weiß,
für Akkubox bzw. schnurlos (Batteriebetrieb)
Akkubox mit Akkus 3,6 V, 1100 mAh
Stecker-Ladegerät
Untersatz für Objektträgergläser
Höhe 230 mm, Durchmesser 70 mm (ca.), Gewicht ca. 600 g
Mögliche Vergrößerungen mit optionalen Komponenten

40x - 80x - 100x - 200x - 400x

Außer der Standardversion mit rundem Aufsatzfuß ist auch ein Universalstativ lieferbar, das wahlweise mit Magnetfuß, Saugfuß oder Stativplatte ausgestattet werden kann. (Der Magnetfuß ist schaltbar) Das Universalstativ kann mit einer Stativ-Verlängerung, auch als Fotostativ mit den entsprechenden Füßen verwendet werden.

TKM-Invers
Aus Komponenten des TKM wurde das umgekehrte Mikroskop TKM-Invers entwickelt, das auch im Labor eingesetzt werden kann.
